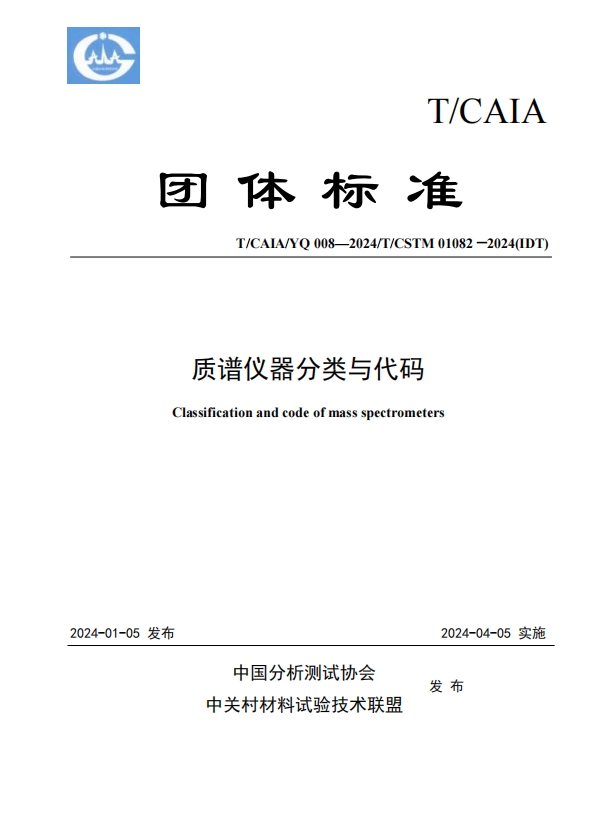

由中国分析测试协会和中关村材料试验技术联盟发布的团体标准《质谱仪器分类与代码》于于2024年1月5日发布,标准将于4月5日开始实施。
质谱仪器作为质谱技术作为一种高灵敏、高分辨的分析技术,越来越受到关注和重视,其在食品、环境、制药、医疗以及学术研究等行业的应用也日益广泛。而在中国质谱界,对于日渐丰富的质谱仪器品类,如何更好的分类质谱仪器势在必行,于是本标准也在业内专家大力支持下应运而生。
《质谱仪器分类与代码》标准的分类原是按仪器结构和原理对质谱仪器进行分类,具体按照联用技术、离子化技术、质量分析器三个维度划分。分类方法采用分面分类法,包括按照联用技术划分、按照离子化技术划分、按照质量分析器类型划分。
分类方法
采用分面分类法,按“分面—亚面—类目”建立类表结构体系。根据质谱仪器的结构组成分为三个分面,每一分面根据对应的原理逐次分为若干亚面或若干类目。

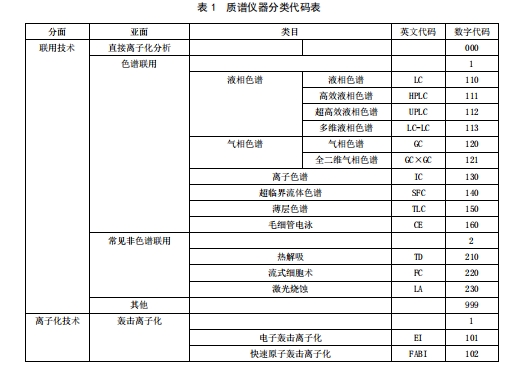

分面一:按照联用技术划分
根据质谱仪器联用技术分为直接离子化分析、色谱联用以及常用非色谱联用三个亚面。根据不同的色谱类型分为液相色谱、气相色谱、离子色谱、薄层色谱、超临界流体色谱、毛细管电泳 6 个类目;各类目再根据该色谱原理不同,再逐一划分。常用非色谱联用分为热解吸、流式细胞术、激光烧蚀 3 个类目。
1) 直接离子化分析;
2) 色谱联用划分为:
a) 液相色谱包括:
—液相色谱;
—高效液相色谱;
—超高效液相色谱;
—多维液相色谱;
b) 气相色谱包括:
—气相色谱;
—全二维气相色谱;
c) 离子色谱;
d) 超临界流体色谱;
e) 薄层色谱;
f) 毛细管电泳;
3) 常见非色谱联用划分为:
a) 热解吸;
b) 流式细胞术;
c) 激光烧蚀。
4) 其他。

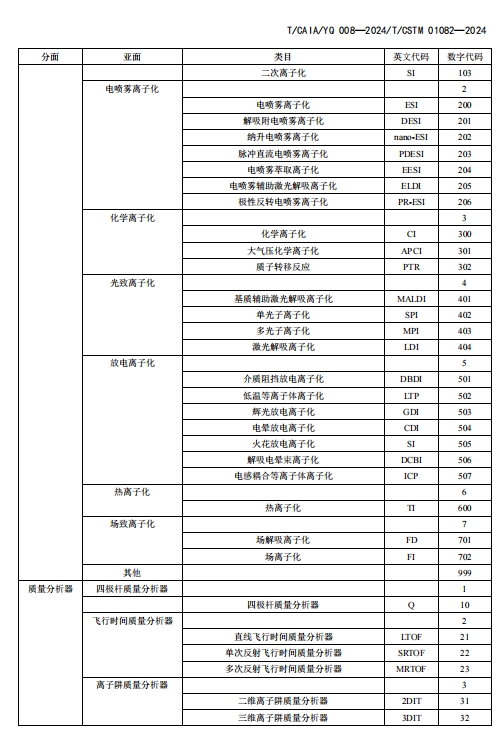

分面二:按照离子化技术划分
根据离子化原理不同,对常用的离子化技术进行分类。分为轰击离子化、电喷雾离子化、化学离子化、致离子化、放电离子化、热离子化、场致离子化七个亚面。各亚面根据该种离子化原理是否有不同细分,再逐一划分若干类目。
1)轰击离子化包括:
a) 电子轰击离子化;
10T/CAIA/YQ 008—2024/T/CSTM 01082—2024
b) 快速原子轰击离子化;
c) 二次离子化;
2) 电喷雾离子化包括:
a) 电喷雾离子化;
b) 解吸附电喷雾离子化;
c) 纳升电喷雾离子化;
d) 脉冲直流电喷雾离子化;
e) 电喷雾萃取离子化;
f) 电喷雾辅助激光解吸离子化;
g) 极性反转电喷雾离子化;
3) 化学离子化包括:
a) 化学离子化;
b) 大气压化学离子化;
c) 质子转移反应;
4) 光致离子化包括:
a) 基质辅助激光解吸离子化;
b) 单光子离子化;
c) 多光子离子化;
d) 激光解吸离子化;
5) 放电离子化包括:
a) 介质阻挡放电离子化;
b) 辉光放电离子化;
c) 低温等离子体离子化;
d) 电晕放电离子化;
e) 解吸电晕束离子化;
f) 火花放电离子化;
g) 电感耦合等离子体离子化;
6) 热离子化;
7) 场致离子化包括:
a) 场解吸离子化;
b) 场离子化;
8) 其他。
分面三:按照质量分析器类型划分
根据质谱仪器的主质量分析器(输出最终分析结果的质量分析器)的不同原理,划分为五个亚面,分别为四极杆质量分析器、飞行时间质量分析器、离子阱质量分析器、磁质量分析器、傅里叶变换质量分析器。各亚面根据该种质量分析器原理不同,再逐一划分若干类目。
1) 四极杆质量分析器;
2) 飞行时间质量分析器包括:
a) 直线飞行时间质量分析器;
b) 单次反射飞行时间质量分析器;
c) 多次反射飞行时间质量分析器;
3) 离子阱质量分析器包括:
11T/CAIA/YQ 008—2024/T/CSTM 01082—2024
a) 二维离子阱质量分析器;
b) 三维离子阱质量分析器;

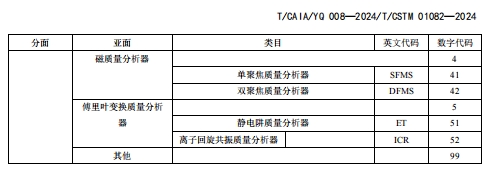

4) 磁质量分析器包括:
a) 单聚焦质量分析器;
b) 双聚焦质量分析器;
5) 傅里叶变换质量分析器包括:
a) 静电阱质量分析器;
b) 离子回旋共振质量分析器;
6) 其他。
来源:中国分析测试协会
