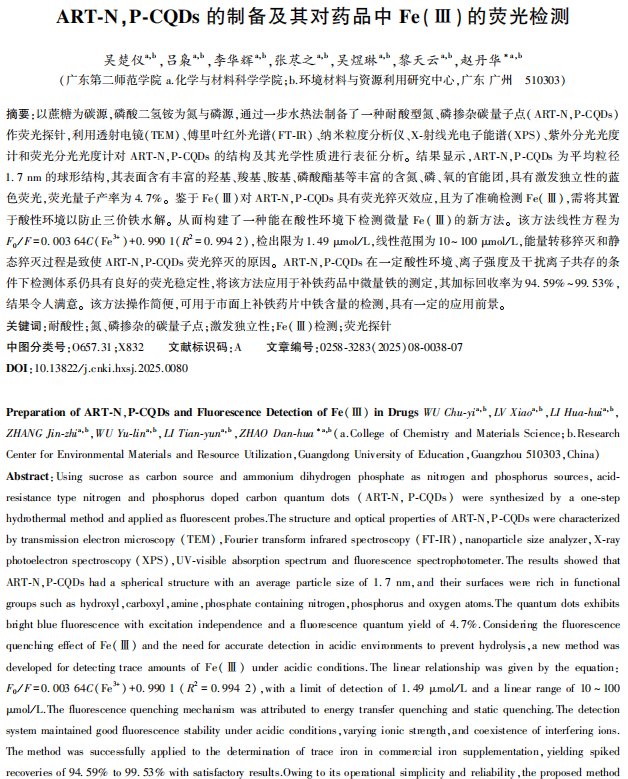

2.1  ART-N,P-CQDs的表征及其光学性质

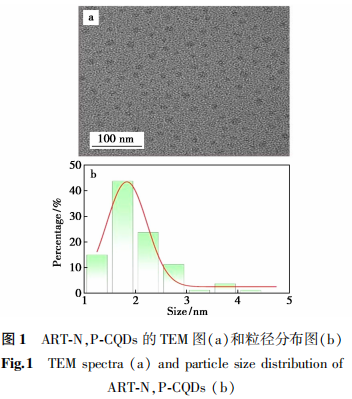

由图1a TEM照片可见制备的ART-N,P-CQDs为较为均匀的球形结构，且具有良好的分散性。对ART-N,P-CQDs的粒径进行统计分析，由图1b可得，经过高斯拟合后得到ART-N,P-CQDs的平均粒径为1.7 nm。

2.2  ART-N,P-CQDs的荧光淬灭机理

2.3 ART-N,P-CQDs的稳定性分析

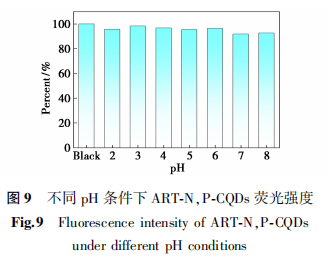

图9在不同的酸性pH下，ART-N,P-CQDs的荧光强度变化不大，于pH 3的条件下荧光强度更强，因此在酸性条件下仍然适用，这归因于ART-N,P-CQDs表面官能团(羟基、羧基、氨基)的存在，使ART-N,P-CQDs具备酸碱缓冲性能，以此解决耐酸性问题^[13]。为防止Fe³⁺水解，其检测需在酸性条件下进行，因此，该ART-N,P-CQDs适用于Fe³⁺的检测分析。

2.4 ART-N,P-CQDs的选择性及抗干扰能力

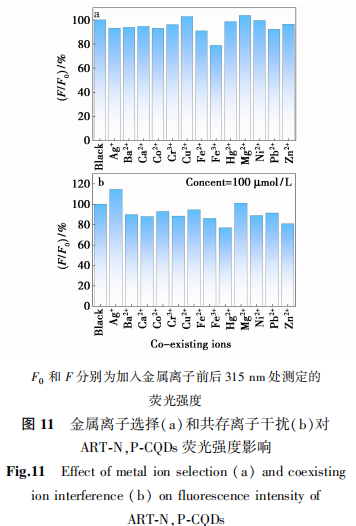

对多种常见的金属离子(Ag⁺、Ba²⁺、Ca²⁺、Co²⁺、Cr³⁺、Fe²⁺、Fe³⁺、Hg²⁺、Mg²⁺、Ni²⁺、Pb²⁺、Zn²⁺)进行检测，实验结果如图11a所示，100 μmol/L不同金属离子和1 mL/L的ART-N,P-CQDs溶液的猝灭情况，Fe³⁺对ART-N,P-CQDs的荧光强度有明显的猝灭作用，其余金属离子对ART-N,P-CQDs的荧光强度影响不大，说明Fe³⁺对ART-N,P-CQDs的猝灭具有选择性。

ART-N,P-CQDs的抗干扰性能如图11b所示，100 μmol/L不同金属离子和Fe³⁺离子分别混合和1 mL/L的ART-N,P-CQDs溶液的猝灭情况，由图可见，大部分金属离子的加入并未影响Fe³⁺对ART-N,P-CQDs的荧光强度猝灭，但Ag⁺和Hg²⁺对其影响较大，可能是由于Ag⁺和Hg²⁺破坏了碳量子点部分官能团所造成的影响^[24,25]，说明Fe³⁺对ART-N,P-CQDs的荧光强度猝灭过程具有较好的抗干扰性。

2.5 ART-N,P-CQDs的线性范围与检出限

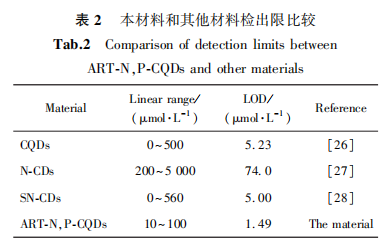

在ART-N,P-CQDs浓度保持在1 mL/L的情况下，考察不同浓度Fe³⁺(10~100 μmol/L)对ART-N,P-CQDs荧光强度的影响。通过对F₀/F-Concent进行线性拟合可知，Fe³⁺浓度与ART-N,P-CQDs之间的线性回归方程为F₀/F=0.00364c(Fe³⁺)+0.9901（R²=0.9942），检出限(3σ，n=11)为1.49 μmol/L，表明ART-N,P-CQDs对Fe³⁺有较好的荧光响应。且与表2的其他材料的检出限相比，该材料具有更好的灵敏度。

2.6 补铁药中Fe³⁺含量检测及加标回收

本文以蔗糖为碳源，磷酸二氢铵为氮源和磷源，通过一步水热法制备了具有耐酸性的ART-N,P-CQDs作荧光探针，构建了高灵敏、高选择性的检测Fe3+的荧光分析新方法，探究了体系的荧光猝灭机理为静态猝灭和荧光共振能量转移/内滤效应。该方法实际运用到市面上补铁药片中铁含量的检测，其回收率为94.59%~99.53%，结果令人满意。
