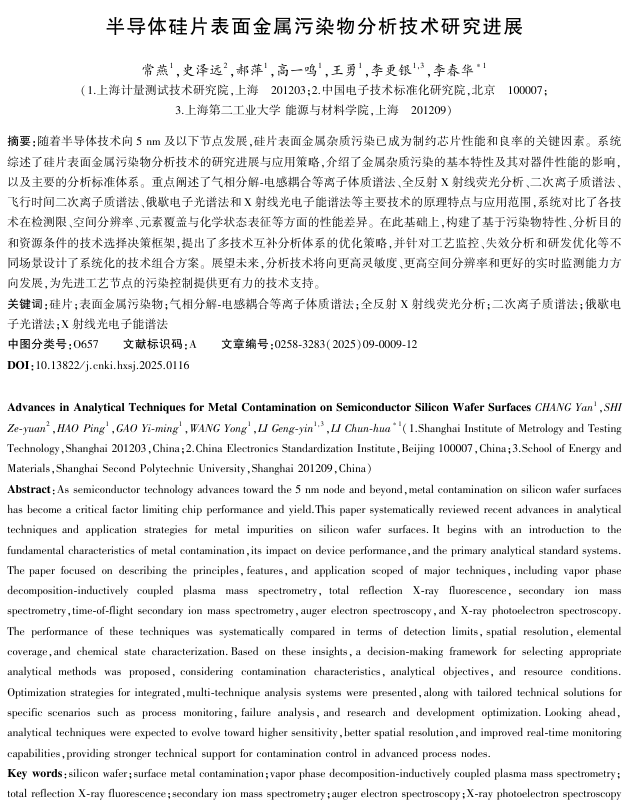

背景介绍
半导体产业是现代信息技术的基础，而硅片作为半导体器件制造的核心材料，其表面金属杂质污染控制直接影响到器件的性能与良率。随着集成电路特征尺寸进入5 nm及以下技术节点，硅片表面金属杂质污染已成为制约芯片性能和良率的关键因素[2]。根据国际半导体技术路线图的要求，先进工艺节点对金属污染物的容忍度已降至108~109atoms/cm²量级，这对检测技术和分析方法提出了前所未有的挑战。
文章亮点
1. 系统综述了硅片表面金属污染物分析技术的研究进展，全面整合了6种主流技术的原理特点与应用范围，构建了完整的技术知识体系；
2. 通过多维度技术对比分析，系统揭示了各技术在检测限、空间分辨率、元素覆盖等关键性能方面的差异，为技术选择提供了量化评价依据；
3.为硅片金属污染分析提供了系统化的技术选择决策框架和多技术互补策略，也为半导体污染控制技术的研究应用提供了重要指导。
内容介绍
1 硅片表面金属杂质污染特性与影响

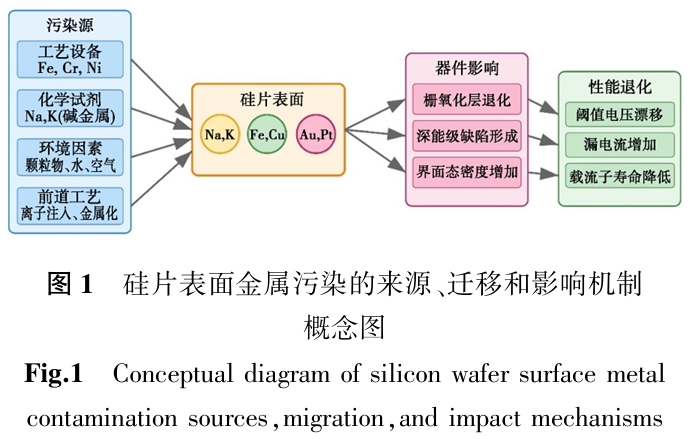

半导体制造过程中金属污染物来源的系统性研究表明，污染源具有多元性和复杂性特征[3-5]。基于污染机制分析，主要污染源可分为4大类：工艺设备系统、化学材料体系、环境因素和前道工艺残留（图1）。

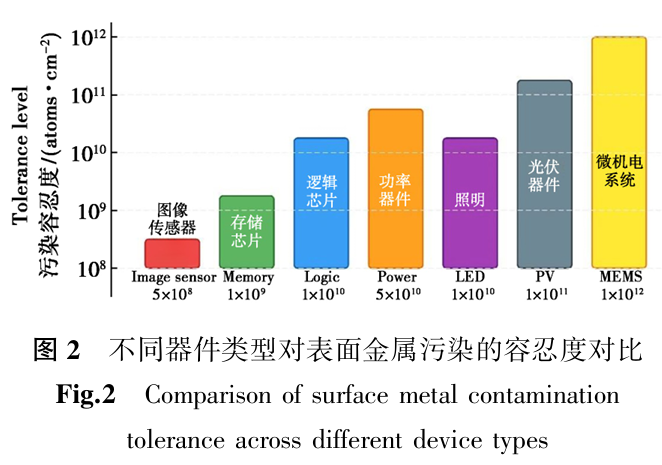

半导体器件对金属污染物的敏感性存在显著差异，这种差异主要源于器件工作原理、结构特征和性能要求的本质区别（图2）。图像传感器最为敏感，容忍上限仅为5×108 atoms/cm²，主要由于其光电转换机制对载流子品质的严苛要求，任何微量金属杂质都会形成复合中心，导致光生载流子复合并降低量子效率，在弱光成像条件下产生可测量的暗电流增加[9]。
2 硅片表面金属污染物分析标准与规范
2.1 国际标准体系
硅片表面金属污染物分析的国际标准体系以ISO通用标准为基础框架，SEMI标准为应用导向的架构。ISO标准体系着重建立分析方法学的理论基础，ISO 14706系列标准规定了表面分析样品制备、数据处理和结果表达的基本规范[10]。
2.2 我国标准体系
我国GB/T系列标准结合国际标准要求和国内产业实际需求，构建了较为完整的硅片表面金属杂质分析标准体系。GB/T 24578系列规范了TXRF分析方法[14]；GB/T 30701规定了标准样品制备与TXRF测定技术[15]；而最新的GB/T 39145-2020[16]和GB/T 40110-2021[17]则分别针对ICP-MS和TXRF技术提供了更新的技术规范。
3 硅片表面金属污染物分析技术
3.1 气相分解-电感耦合等离子体质谱法(VPD-ICP-MS)

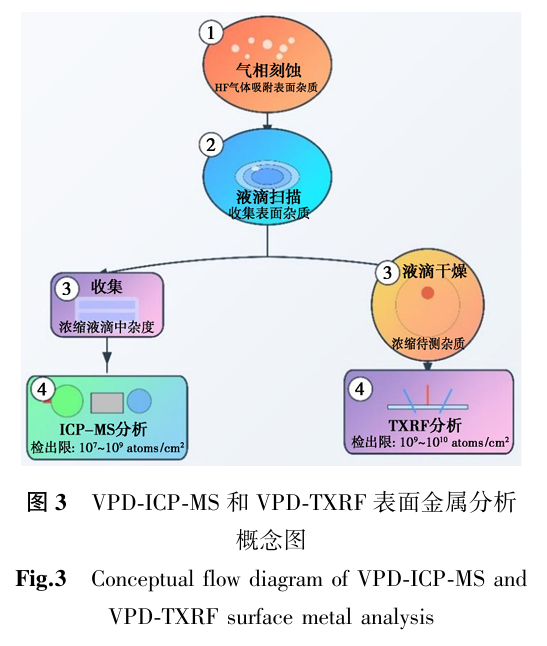

气相分解-电感耦合等离子体质谱法(VPD-ICP-MS)是当前硅片表面金属杂质分析领域最具灵敏度的全片分析技术之一，在半导体生产监控中具有重要地位（图3）。该技术结合了VPD前处理技术与ICP-MS的高灵敏度元素分析能力，能够达到108 atoms/cm2级别的检测限[9]。
3.2 X射线荧光分析技术/气相分解-全反射X射线荧光分析(TXRF/VPD-TXRF)
全反射X射线荧光分析技术(TXRF)是一种非破坏性表面元素分析方法，通过利用X射线全反射物理现象实现对硅片表面金属杂质的高灵敏度检测[14]。该技术基于原子物理学中的X射线荧光效应，当原子受到足够能量的X射线光子激发时，入射光子与原子内层电子发生光电效应，将内层电子击出原子轨道形成空穴。
3.3 二次离子质谱技术(SIMS)和飞行时间二次离子质谱法(TOF-SIMS)
二次离子质谱技术是重要的半导体表面金属污染物分析方法，主要分为动态SIMS和静态SIMS两种工作模式，其中飞行时间二次离子质谱（TOF-SIMS）是静态SIMS的典型代表)[32, 33]。通过分析初级离子束轰击样品表面产生的二次离子，实现超高灵敏度的元素和分子成分分析，同时具备微米至亚微米级空间分辨率和深度剖析能力。
4 分析方法选择策略与方法学考量

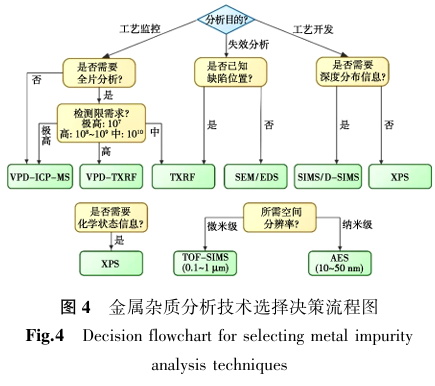

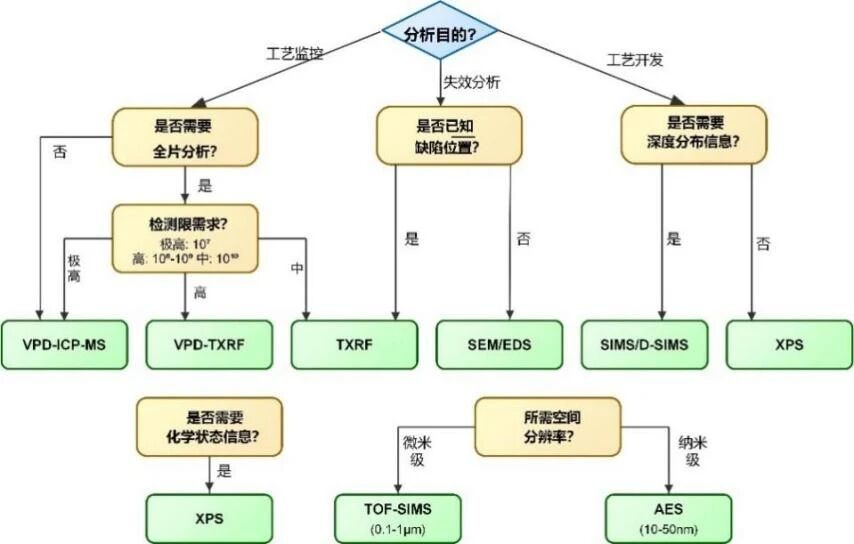

半导体表面金属杂质分析技术的选择与组合应基于污染物特性、分析目的和资源条件进行系统化决策[9]。如图4所示的技术选择决策流程，可指导分析方法的初步选择。
污染物特性直接影响技术选择。超低浓度金属污染(< 109 atoms/cm²)需选择VPD-ICP-MS或SIMS/TOF-SIMS；轻元素(Li、Na、B等)分析宜采用VPD-ICP-MS或TOF-SIMS；非均匀分布污染则适合TXRF与TOF-SIMS结合表征。污染物化学形态研究必须包含XPS分析，以区分不同氧化态和化学键合状态。资源条件也是重要因素。高通量监控场景中，TXRF因其快速、非破坏性特点成为首选；有限预算情况下，TXRF比VPD-ICP-MS投入低；而关键研发和严重失效分析则需不惜成本地应用最先进分析技术。
5 结论与展望
半导体表面金属杂质分析技术经历了从单一技术到多技术互补体系、从纯实验室分析到与制造工艺深度集成的发展历程。
面对未来半导体技术向5 nm及以下节点发展的挑战，表面金属杂质分析技术正朝着几个关键方向演进。超高灵敏度检测技术(低温超导探测器、单原子检测)将突破当前108 atoms/cm2的检测限，满足更严格的污染控制需求。高空间分辨三维分析技术(FIB-TOF-SIMS、原子探针层析术)将提供纳米级空间分辨率和精确的深度分布信息，适应三维器件结构的复杂需求。无损/微损伤分析技术(激光雾化-ICP-MS、大气压XPS)的发展将使产品晶圆直接分析成为可能，缩短分析反馈周期。
