返回
顶部
【热点文章】棉秆和油页岩共热解生物炭的氨氮吸附性能研究

棉秆和油页岩共热解生物炭的氨氮吸附性能研究


亚力昆江·吐尔逊图片张凯悦,高志伟,王珂,钟梅,代正华,李建,刘洋

新疆大学化工学院新疆煤炭清洁转化与化工过程实验室,新疆 乌鲁木齐  830046


背景介绍

生物炭是生物质经过高温热解产生的富含碳元素的物质,因其成本低廉,而在环境修复中备受关注。在农业生产中,氮是一种必需的营养物质。然而,氮肥施用率低主要是因为农业土壤中的氮元素会因土壤流动、侵蚀和浸出而消失在周围环境中由于生物炭发达的孔隙结构,可以用作肥料的营养载体,吸收营养物质,减缓土壤中氨氮等营养物质的释放和浸出。因此,通过使用农业废弃制备生物炭来吸附氨氮,不仅可以改善土壤性质并减少氨氮的流失,实现资源的再生利用,有利于环境保护,还可促进生态农业的循环发展,是实现“碳中和、碳达峰”的有效技术途径之一。


文章亮点

1、采用棉秆和油页岩共热解制备生物炭,通过考察生物炭的热解条件(热解时间和热解温度)、CSOS的比例和CS粒径,提高棉秆和油页岩共热解生物炭的吸附性能

2、生产一种成本低廉的生物炭用于吸附氨氮和改善土壤,为土壤提供氨氮养分

3、为棉秆的资源化和氨氮吸附提供理论基础,为相关技术提供有效支撑


内容介绍

1  实验部分

1.1 主要仪器与试剂

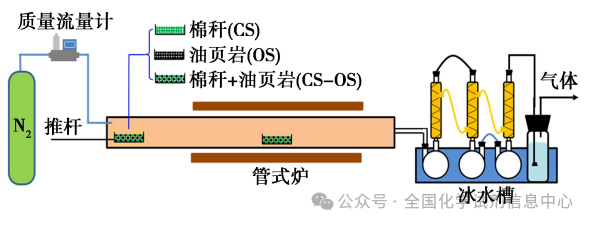

1.2  共热解生物炭的制备

1.2.1  预处理

1.2.2  碳化

1.3  生物炭的表征

1.4  生物炭零电点的测定

1.5 氨氮吸附实验

2  结果与讨论

2.1  生物炭的特性分析

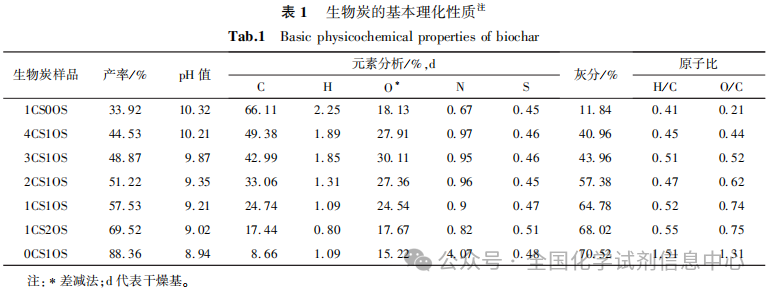

1为热解温度为500 °CCS粒径为0.200.30 mm和热解时间为30 min下所制备生物炭的产率、pH值、元素(CHONS)含量和灰分等基本理化性质。可以看出,随着OS比例逐渐增高,共热解生物炭的产率和灰分逐渐增高,是由于OS中含有SiO2和金属氧化物而导致的。1CS0OSpH 10.32,随着OS比例逐渐增大,pH值逐渐降低,降至最低pH 8.94。生物炭的元素(CHONS)含量也发生明显改变,CH元素会随着OS比例的增加而降低。H/CO/C随着OS比例的增加,呈上升趋势。

2.2  氨氮吸附实验分析

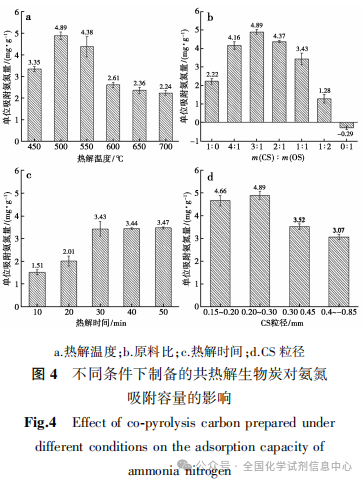

4a为不同热解温度、m(CS):m(OS)=3:1CS粒径为0.200.30 mm和热解时间为30 min下的共热解生物炭对氨氮的吸附容量的影响。可以看出,热解温度逐渐升高,其吸附容量先升后降,当热解温度为500 °C时,对氨氮的吸附容量最大。油页岩最佳热解温度区间为450~500 °C[22],在450 °C时油页岩热解程度较低,从而导致了对氨氮的吸附容量低。而在高温时,CSOS共热解使其表面官能团热解,如C=O的断裂重组和-COOH的脱羧[19],与氨氮发生配位作用和离子交换的官能团数量逐渐降低,使得其对氨氮的吸附容量降低。

2.3  投加量对单位氨氮吸附量的影响

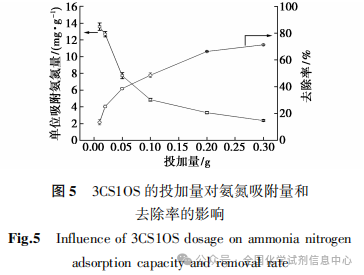

由图5可知,随着生物炭投加量逐渐增加,吸附容量逐渐降低,对溶液的去除率逐渐升高。当投加量为0.01~0.10 g时,单位吸附容量迅速下降,而去除率逐渐升至48.9 %;当3CS1OS的投加量为0.10 ~0.30 g时,单位吸附容量逐渐的缓慢下降,对溶液的去除率逐渐升高,达到71.42%。当3CS1OS在低投加量下,没有足够的吸附位点来吸附水中的氨氮,吸附易饱和,所以去除率不高。所以,将选用0.10 g为最佳投加量。

2.4  溶液pH对氨氮的吸附影响和零电点的测定

由图6可知,随着溶液pH值的升高,1CS0OS0CS1OS3CS1OS吸附量逐渐升高。溶液pH变化,可以影响生物炭表面电荷和氨氮形态,从而影响生物炭对氨氮吸附容量的变化。pH值的变化,使得溶液氢离子浓度的发生变化,进而使生物炭质子化和去质子化反应的变化,导致了生物炭表面的电荷的变化。其中,羟基和羧基对生物炭的吸附有决定性的影响,羟基的数量高于羧基[21]。随着pH值的增加,负电荷浓度增加,NH4+可以转化为NH3,静电吸附降低,此时离子交换是主要的吸附机制。

2.5  吸附动力学分析

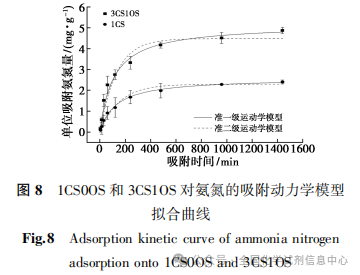

由图8可知,1CS0OS3CSOS的吸附动力学拟合曲线大体一致,它们的氮吸附量随时间的增大,先迅速增加后逐渐趋于平缓。3CS1OS1CS0OS在吸附过程中,前2 h内,单位氨氮的吸附量迅速增加,从0 mg/g分别增加到了2.75 1.17 mg/g 。在吸附初期受改性生物炭的边界层影响,NH4+先经外扩散到达表面,通过表面吸附和内扩散进入内部[25]。在8 h后,吸附量保持不变,单位吸附量分别增加到4.01 、1.98 mg/g,此时生物炭中吸附电位基本被占用,说明3CS1OS1CS0OS对氮的吸附趋于饱和状态。

2.6  吸附等温线分析

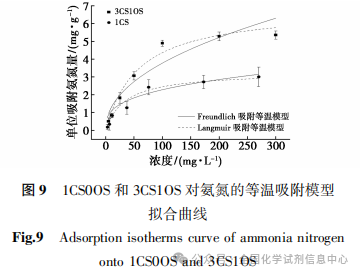

由图9可知,3CS1OS1CS0OS的吸附容量随溶液浓度增大而增大,3CS1OS1CS0OS最大吸附量分别为5.35、3.00 mg/g。然而,在氨氮初始浓度较低时,NH4+初始吸附速率的增加主要是由于水相和固相之间的驱动力所导致[21]。随着氨氮浓度的逐渐增加,吸附量逐渐达到平衡,是因为共热解生物炭的吸附位点逐渐被NH4+所占据,达到饱和。

2.7  吸附机制分析

前人研究发现,生物炭吸附氨氮的机理有多种,主要包括物理吸附、静电作用、离子交换、配位作用[23]。从图根据吸附特性、吸附动力学和吸附等温线模型,发现在碱性条件下3CS1OS的吸附机制主要为离子交换、配位作用、静电吸引,其中以离子交换等化学吸附为主,如图10所示。


3  结论

本文以棉秆和油页岩为原料,通过改变热解温度、混合比例、热解时间和原料粒径制备了共热解生物炭,考察了不同的投加量、pH值的变化以及零电点的测定对共热解生物炭吸附氨氮性能的影响。

3.1  随着混合原料中OS比例的增加,共热解生物炭的表面附着的油页岩颗粒逐渐增多,使得充分暴露,同时生物炭表面的金属元素逐渐增多,C=OC=CMg-OSi-O峰逐渐增大,共热解生物炭官能团更加丰富,共热解炭的比表面积大于棉秆生物炭和油页岩半焦,从而影响了共热解炭对氨氮的影响。

3.2  共热解生物炭随着热解温度的升高、CS比例的升高和CS粒径的逐渐减小,对氨氮的吸附呈先增后减的趋势,随着热解时间(10~50 min)的不断延长,在研究范围内可确定最佳工艺条件是热解温度500 °CCS:OS3:1、热解时间30 minCS粒径为0.20~0.30 mm,所制备的3CS1OS对氨氮的吸附量为4.89 mg/g,是同等条件下1CS0OS吸附量高2.2 3CS1OS对氨氮的最佳吸附条件是pH 9和投加量为10 g/L

3.3  通过SEM-EDS、零电点的测定、FT-IR、吸附动力学模型和吸附等温线模型表明了3CS1OS吸附氨氮机制为离子交换、配位作用、静电吸附。3CS1OS对氨氮的吸附符合准二级动力学和Langmuir等温线模型来描述,表明了化学吸附和单分子层吸附过程。吸附机制为离子交换、配位作用、静电吸引。

引用本文:亚力昆江·吐尔逊,张凯悦,高志伟,等.棉秆和油页岩共热解生物炭的氨氮吸附性能研究[J].化学试剂,2024,46539-46.

DOI:10.13822/j.cnki.hxsj.2023.0817
