返回
顶部
扬州大学庞欢教授等:基于金属有机框架的TiO2-NiO高效催化剂构建及光催化产氢性能研究

基于金属有机框架的TiO2-NiO高效催化剂构建及光催化产氢性能研究


引用本文:安阳, 姜为易, 吕新玲, 等. 基于金属有机框架的TiO2-NiO高效催化剂构建及光催化产氢性能研究[J]. 化学试剂,2023,45(8):1-7.
DOI10.13822/j.cnki.hxsj.2023.0243

背景介绍


传统化石能源短缺及其环境污染严重制约当前人类社会的发展,开发研究清洁、可再生能源可以从根本上解决上述问题。氢作为一种燃烧后不产生其他污染物的新能源,被认为是一种前景巨大的清洁替代能源。光催化分解水产氢技术利用太阳能将水分解为氢气和氧气,无需其他二次能源输入,无二氧化碳排放,无反应副产物产生,是最有前景的制备“绿氢”方法之一。因此,探索如何设计和制备高效的水分解产氢光催化剂是当前研究中的一项重要任务。

本文亮点


1、利用氨基对金属离子的强亲和作用,将Ni2+引入到含有氨基的MOFs材料中,然后将得到的样品煅烧得到TiO2-NiO复合材料;

2、与传统溶胶-凝胶法相比,本文制备的TiO2-NiO具有更高的分散性、亲水性和光催化产氢效率;

3、进一步证明了MOFs作为合成反应前驱体的优越性,并表征其光催化性能,可为MOFs作为反应前驱体生产高效的复合光催化剂提供新的思路。


内容介绍


1 实验部分

1.1 主要仪器与试剂

1.2 实验方法

1.2.1 (MOFs)NH2-MIL-125(Ti)的合成

NH2-MIL-125(Ti)采用溶剂热法制备。根据先前报道,将2.86 g(15.8 mmol)2-氨基对苯二甲酸、2.86 mL(9.7 mmol)钛酸异丙酯混合在40 mL DMF10 mL甲醇的溶液中。在室温下搅拌5 min后,将前驱体溶液置于不锈钢高压釜中的聚四氟乙烯反应釜中。然后将高压釜密封,并将溶液在110下加热72 h。将得到的黄色固体过滤,用DMF和甲醇洗涤3次,最终在室温下干燥,得到NH2-MIL-125(Ti)

1.2.2 TiO2-NiO高效光催化剂的制备

将得到的NH2-MIL-125(Ti)Ni2+水溶液中进行预处理。然后过滤得到固体,用水和乙醇洗涤3次,并在60干燥。最后将得到的固体在600的马弗炉中煅烧2h同时采用溶胶-凝胶法制备TiO2-NiO,并在上述相同条件下煅烧,镍的比例相同。

1.2.3 TiO2-NiO高效光催化剂的表征

制备样品的XRD测量是在X射线粉末衍射仪上进行的。在Escalab 250光谱仪上对样品进行XPS表征,并使用C 1s(284.6 eV)校准峰位置。应用Micromeritics ASAP 2020分析仪在液氮中测量样品的比表面积。通过高分辨率透射电子显微镜(HR-TEM)表征样品的微观形貌。使用FT-IR光谱仪记录傅里叶变换红外光谱。样品的紫外-可见漫反射光谱在UV 2550分光光度计上表征,该分光光度计配有积分球,并以BaSO4作为基准。PL光谱是在F-4500 FL分光光度计上表征。


2 结果与讨论

2.1 TiO2-NiO催化剂合成条件优化及性能测试

2.1.1 合成条件优化

为了确定Ni2+活性位点与TiO2的合适比例以及煅烧温度,对不同物质的量百分比的前驱体Ni-NH2-MIL-125(Ti)和不同温度下煅烧的MOFs TiO2-NiO光催化剂进行光催化产氢实验。图1a显示最合适的物质的量百分比是60%(n(Ni):n(Ti)=0.6:1),其光催化产氢效率最高。按照这个比例,将前驱体Ni-NH2-MIL-125(Ti)450~700的马弗炉中煅烧。对不同温度制备得到的TiO2-NiO光催化剂进行光催化产氢实验,实验结果表明最合适的反应温度为600(图1b)。因此,制备的TiO2-NiO光催化剂是由n(Ni):n(Ti)=0.6:1的前驱体Ni-NH2-MIL-125(Ti)600℃煅烧后得到。

反应条件:20mg催化剂,24mL水,6mL CH3OH;光源:氙灯(300W)

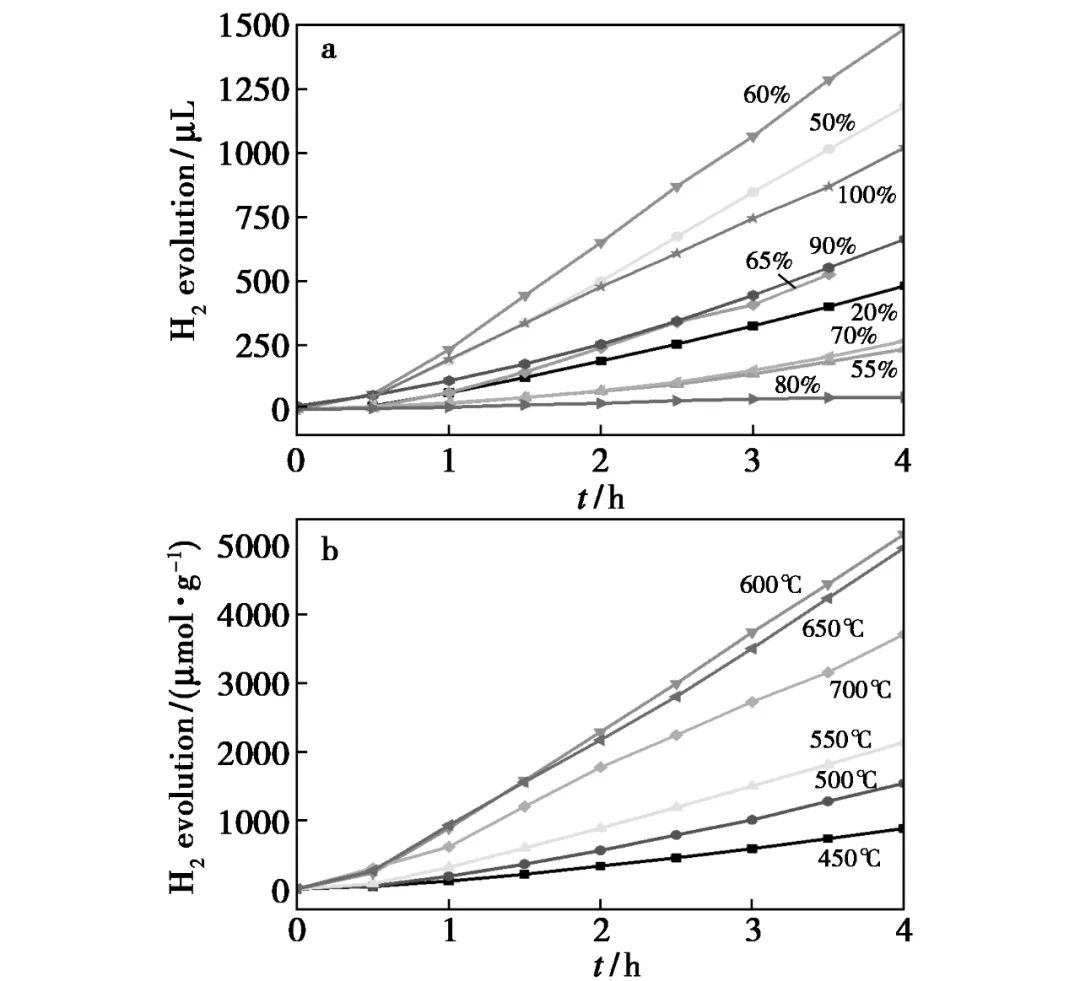

1 a.X% Ni-NH2-MIL-125(Ti)为前驱体制备的TiO2-NiO复合材料的光催化产氢体积与时间的曲线(X=20~100,初始物质的量百分比);b.450~700℃马弗炉煅烧制备的TiO2-NiO复合材料的光催化产氢速率与时间的曲线

2.1.2 产氢性能测试

采用最优合成条件制备出TiO2-NiO催化剂,并测试了其与溶胶-凝胶法制备的TiO2-NiO在紫外-可见光照射下的光催化产氢性能。从图2可以看出,在相同实验条件下,利用MOFs作为反应前驱体得到的TiO2-NiO的光催化产氢速率为1396 μmol/(h·g),是传统溶胶-凝胶法的11(127.4 μmol/(h·g))。这表明利用MOFs作为反应前驱体制备TiO2-NiO光催化剂比传统的溶胶-凝胶法制备的TiO2-NiO有更高的光催化产氢活性。

反应条件:20mg催化剂,24mL水,6mL CH3OH,光源:氙灯(300W)

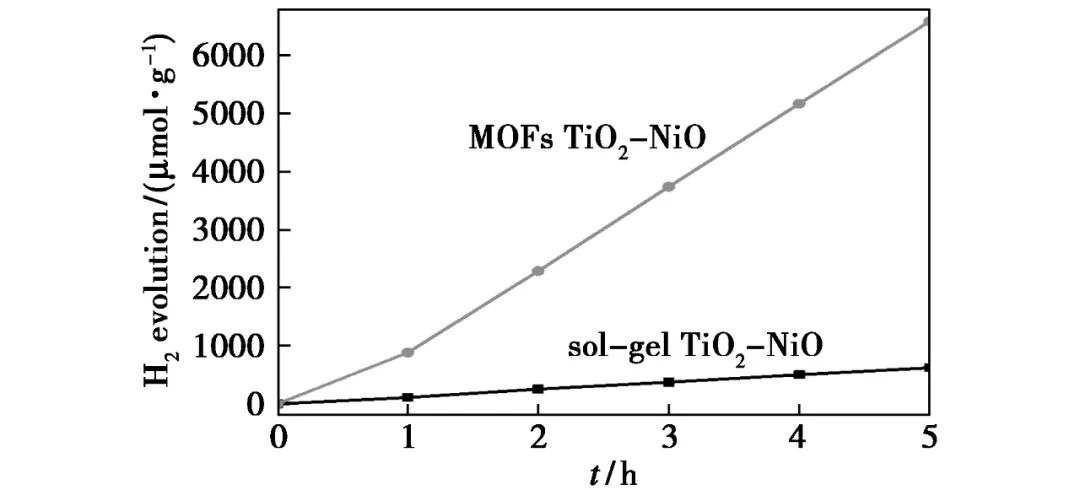

2 MOFs作为反应前驱体和溶胶-凝胶法所制备的TiO2-NiO的光催化产氢的速率和时间的曲线

2.2 TiO2-NiO高效光催化剂表征

2.2.1 形貌分析

从透射电镜图可以发现,MOFs作为反应前驱体制备的TiO2-NiO的粒径相较于传统的溶胶-凝胶法制备得到的TiO2-NiO更小且分散度更高。如图3所示,在两个样品中都可以观察到晶格间距为0.35、0.24 nm的连续晶格条纹,其分别与TiO2的(101)晶面和NiO的(111)晶面相匹配。MOFs作为反应前驱体制备的TiO2-NiONi2+首先与MOFs中的氨基相配位,从而使得NiOTiO2的接触更紧密,NiOTiO2的颗粒更小、分散性更好,这些都使得MOFs作为反应前驱体制备的TiO2-NiO复合材料相较传统方法具有高效的光催化产氢活性。


a.MOFs;b.溶胶-凝胶法

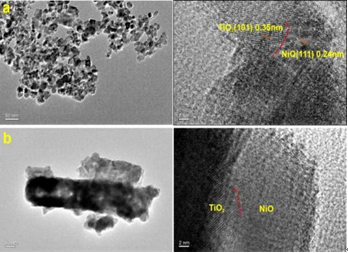

3 MOFs法和溶胶-凝胶法制备的TiO2-NiO光催化剂的TEM(左)和HR-TEM图(右)

2.2.2 XRD分析

测量样品的XRD图谱可以确定其晶体结构和纯度。如图4a所示,NH2-MIL-125(Ti)XRD图谱显示,所有衍射峰都与文献非常一致。与Ni2+配位后,NH2-MIL-125(Ti)的衍射峰位置保持不变,但观察到XRD衍射强度减弱,这表明NH2-MIL-125(Ti)在水中与Ni2+配位时整个框架结构的断裂过程。图4b显示了通过MOFs作为反应前驱体和溶胶-凝胶法作对比制备得到的不同TiO2-NiO复合材料XRD图谱。它们都与锐钛矿相TiO2NiO具有几乎相同的衍射峰。

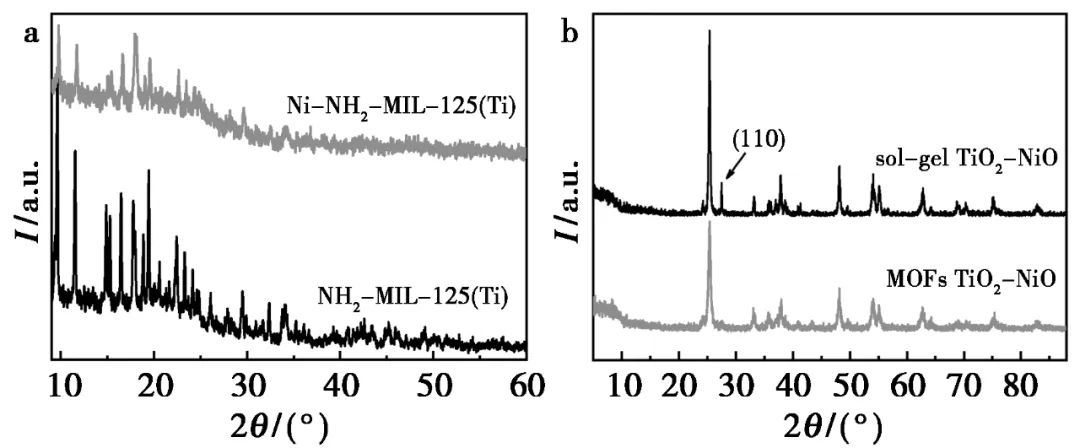

4 a.与Ni2+配位的NH2-MIL-125(Ti)NH2-MIL-125(Ti)XRD图谱;b.NH2-MIL-125(Ti)作为反应前驱体制备的复合材料(MOFs TiO2-NiO)和溶胶-凝胶法制备的复合材料(sol-gel TiO2-NiO)的XRD图谱

2.2.3 XPS分析

为确认镍在TiO2-NiO复合催化剂中的价态,实验测试了TiO2-NiONi 2p XPS光谱。图5显示镍的价态是正二价,进一步证明TiO2中有NiO的存在,Ni2+首先与NH2-MIL-125(Ti)中的氨基配位。

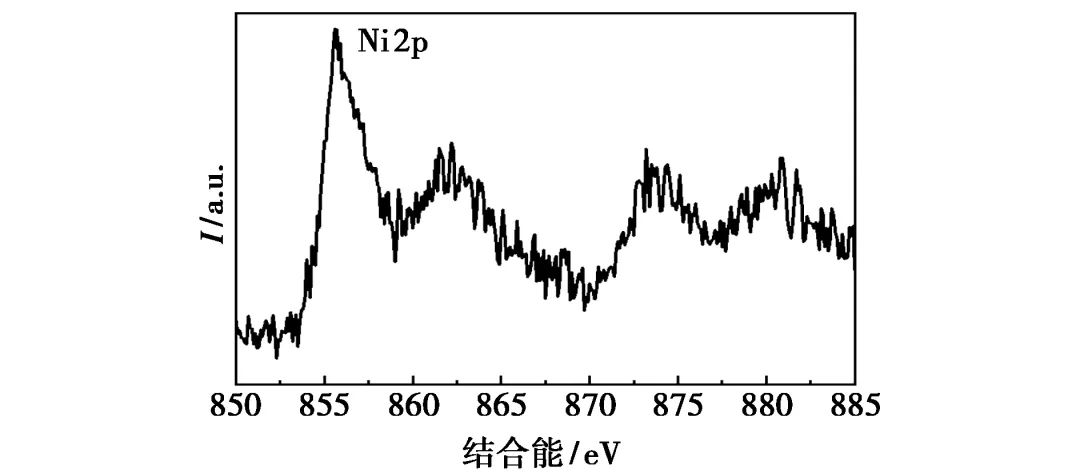

5 MOFs作为反应前驱体制备的TiO2-NiONi 2p XPS光谱

2.2.4 N2吸附和脱附分析

为了探究MOFs法制备的TiO2-NiO光催化剂具有高的分散性和光催化产氢活性的原因,测试了反应前驱体的FT-IR光谱和制备得到的TiO2-NiON2吸附-脱附等温曲线。如图6a所示,Ni2+首先在室温下与NH2-MIL-125(Ti)中的氨基反应。6b显示了通过MOFs法和溶胶-凝胶法制备的TiO2-NiO77 K下的N2吸附-脱附等温曲线。

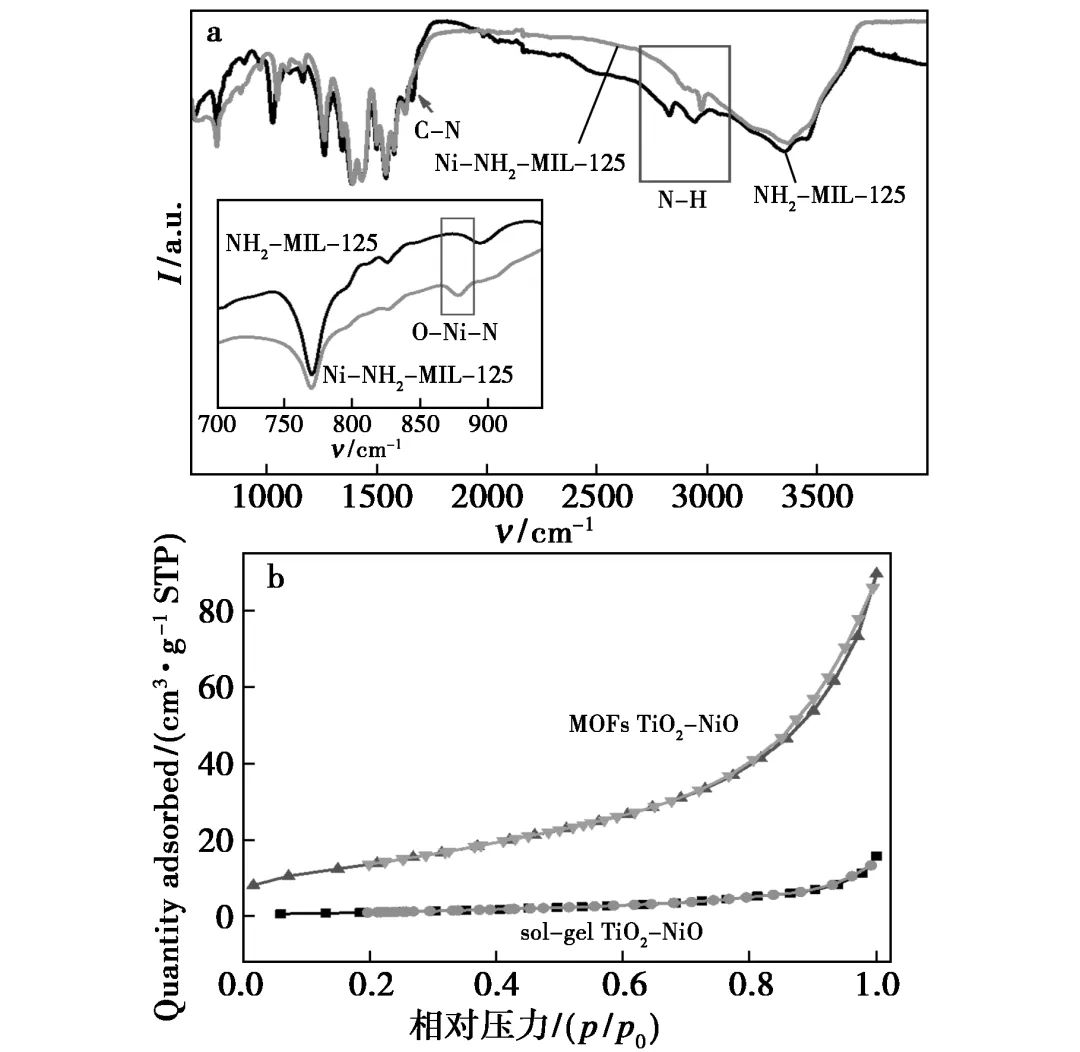

6 a.煅烧前NH2-MIL-125(Ti)NH2-MIL-125(Ti)的傅里叶变换红外光谱;b.采用MOFs法和溶胶-凝胶法制备的TiO2-NiO光催化剂在77 K时的N2吸附-脱附等温曲线

2.2.5 光电流分析

2.2.6 DRSPL分析

2.2.7 FT-IR分析

3 结论

本文以MOFs为反应前驱体合成了高效光催化产氢复合材料TiO2-NiO,并通过HR-TEM、XRD、XPS、FI-IR比表面积分析、UV-Vis DRSPL等手段深入研究了其光催化产氢机理。研究结果表明,在NH2-MIL-125(Ti)上将Ni2+与—NH2配位,并在600℃马弗炉中煅烧2h,可得到具有高分散性、高亲水性和接触紧密的TiO2-NiO复合材料,所制备的复合氧化物的光催化活性远优于传统溶胶-凝胶法合成的TiO2-NiO。本文可为利用MOFs中丰富的化学官能团合成复合氧化物光催化剂提供理论和实验依据。


Produced By CMS 网站群内容管理系统 publishdate:2025-11-18 14:00:15
