背景介绍
重金属铅不可生物降解，会在生物体中累积，通过食物链威胁人类健康。从环境中去除铅离子的方法有沉淀、离子交换、吸附、反渗透、超滤和膜分离等。其中吸附法由于具有原料来源广泛、操作简单等优点被认为是最有效的方法。纤维素作为自然界含量最多的天然高分子材料，被广泛用于重金属铅离子的吸附中。废弃卷烟滤嘴中含有醋酸纤维素，但由于其可利用的吸附位点少，对重金属离子的去除率相对较低。采用适当的方法将废弃烟嘴中的醋酸纤维素转化为多孔微球，增大其比表面积，提高对铅离子的吸附效果。
文章亮点
01.
报道了一种从废弃卷烟滤嘴中回收再生的羧酸纤维素多孔微球的制备方法；
02.
扫描电镜、氮吸附和压汞法显示，适当的发泡剂用量和搅拌速度可使醋酸纤维素微球尺寸增大，贯通的大孔结构显著增多，从而提高其对铅离子的吸附性能；
03.
为植物废弃物“变废为宝”提供了一种新的思路，也为铅离子吸附的研究和应用提供了指导。
内容介绍
1实验部分
1.1 主要仪器与试剂
1.2 废弃滤嘴醋酸纤维素的再生

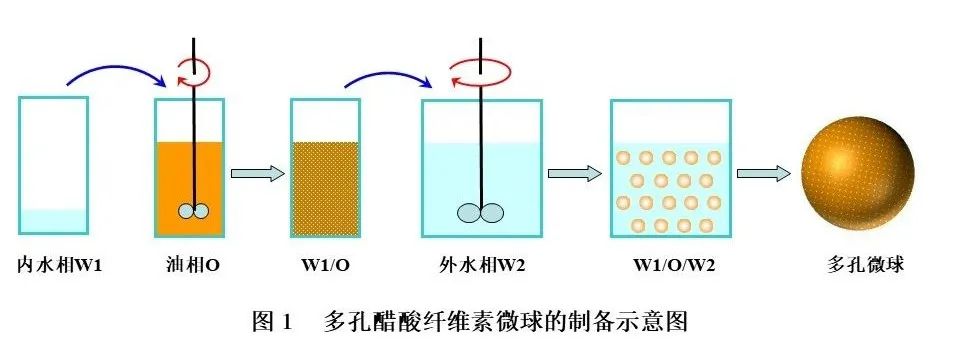

1.3 多孔醋酸纤维素微球的制备
1.4 吸附性能测试
采用静态吸附法测定了醋酸纤维素多孔微球对Pb2+的吸附性能。
2
结果与讨论
2.1 再生醋酸纤维素制备多孔微球研究

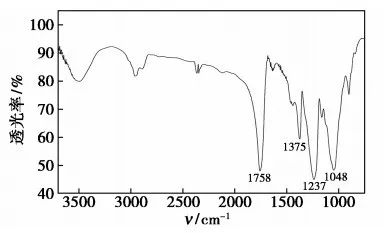

以废弃卷烟滤嘴再生的醋酸纤维素为原料，采用双重乳液溶剂挥发法与气体发泡技术相结合制备了醋酸纤维素微球，FT-IR谱见图2。在1758 cm-1处有明显的酯羰基（C=O）伸缩振动峰，1375 cm-1处为C-O-C的伸缩振动峰，1237、1048 cm-1分别归属于C−O键和酯基的伸缩振动。
2.1.1 内水相发泡剂用量的影响

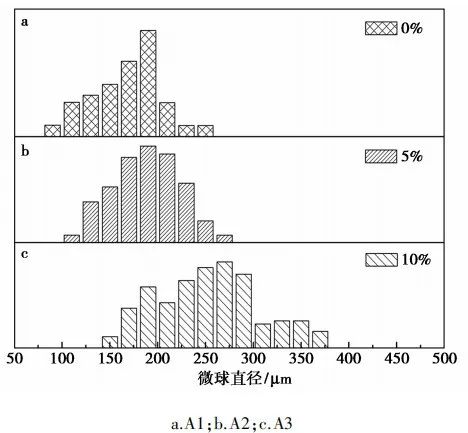

图3为不同发泡剂用量所制备的醋酸纤维素微球尺寸分布图。
2.1.2 搅拌速度的影响
在双重乳液体系，搅拌速度是控制乳液液滴尺寸的一个重要参数。图5给出了相同发泡剂NH4HCO3含量（10%）、不同搅拌速度制备的微球的尺寸分布。

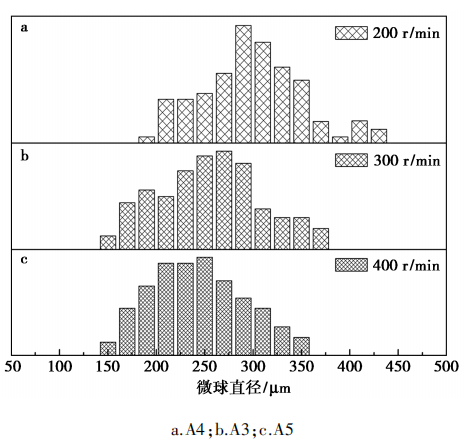

图5 不同搅拌速率制备的醋酸纤维素微球尺寸分布图
2.2 醋酸纤维素多孔微球的吸附性能

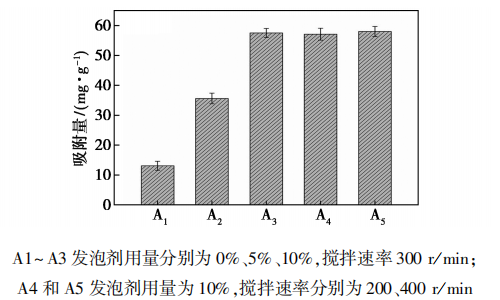

采用静态吸附法评价了醋酸纤维素多孔微球对Pb2+的吸附性能，结果见图7。
2.2.1 醋酸纤维素多孔微球对Pb2+的吸附动力学
为探究醋酸纤维素微球吸附铅离子的动力学吸附机理，测量吸附时间5 ~ 240 min的A3微球对Pb2+离子的去除影响，结果如图8所示。

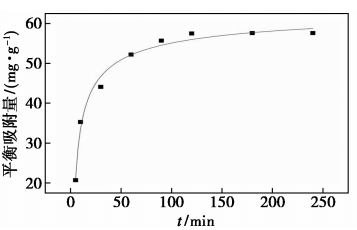

图8 不同时间下醋酸纤维素多孔微球对Pb2+离子吸附情况
2.2.2 醋酸纤维素多孔微球对Pb2+的吸附等温线
吸附等温线可反映出吸附剂和被吸附物质之间的作用方式，进一步解释吸附机理[23]。
3
结论
