返回
顶部
四川大学吴可荆副研究员等||石蜡基高热导率相变储能材料的制备
引用本文王若钰,梁斌,朱英明,等.石蜡基高热导率相变储能材料的制备[J]. 化学试剂,202345(1)108-113  .

DOI:10.13822/j.cnki.hxsj.2022.0247




背景介绍


相变储能是应用最为广泛的储能技术。相变储能材料(Phase-change materialPCM)通过相变过程实现能量的储存和释放:在外界温度低时凝固放热,储存冷量,而在用冷时融化,释放出冷量,实现经济制冷。本文合成了C14-C18共熔物作为PCM,采用膨胀石墨(EG)作为导热基质,通过吸附法制备了5种不同压缩密度的C14-C18/EG复合相变材料。研究了复合材料的热特性以及循环稳定性,为高性能PCM的设计提供借鉴。

本文亮点


1

100次吸放热试验后,样品形貌和热性质未发生变化,复合材料具有良好的循环稳定性和热稳定性;

2

工业级石蜡安全、稳定性高、熔点可以预估、无腐蚀、蒸气压低;

3

本复合材料为高性能PCM的设计提供借鉴。




内容介绍



1  C14-C18共熔材料

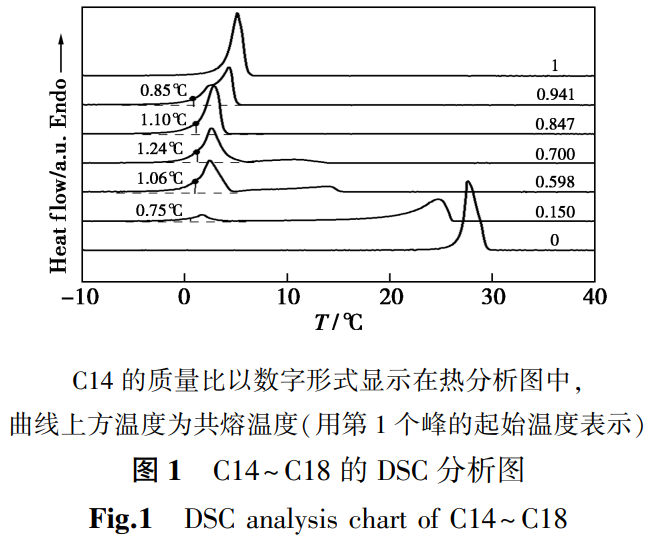

二元混合物在融化时,存在两种物理转变,非共熔成分的DSC分析图会出现个主峰,如图1所示。

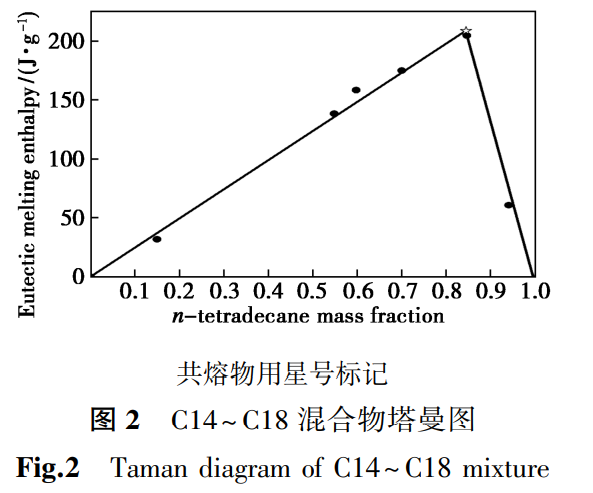

为了确定C14~C18精确的共熔成分,构建了系统的塔曼图。根据图2可知,当混合物的质量比为84.4 wt% C14~15.6wt% C18时获得共熔相变材料。



2  C14C18/EG复合相变材料

2.1 材料形貌与结构

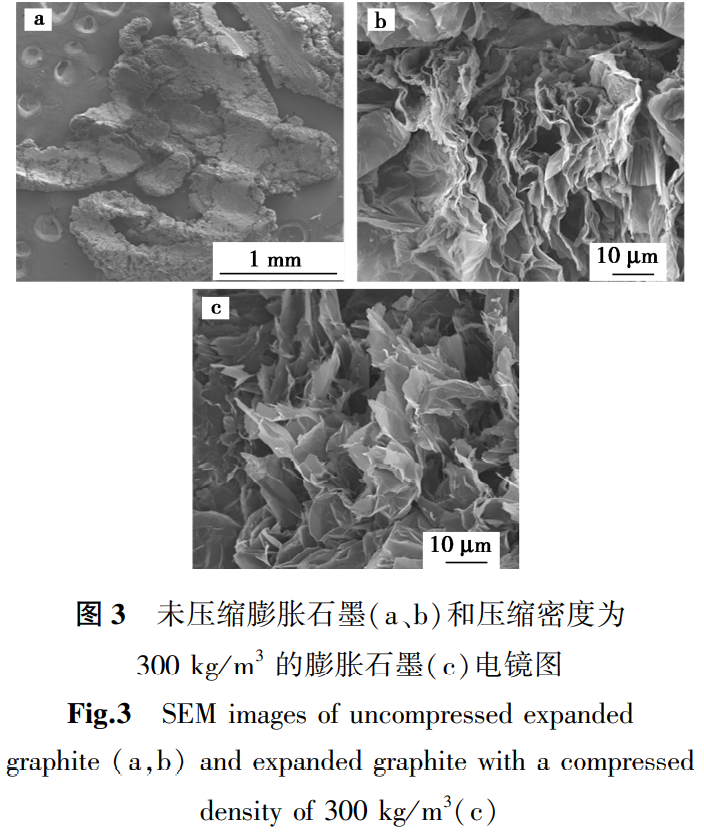

3是膨胀石墨的SEM图,其中图3a、3b分别放大了30、1000倍。可以看到膨胀石墨整体呈蠕虫状,膨胀石墨主要有大孔与中孔、开放孔、内部封闭孔,开放孔和半开放孔在表面均有分布。

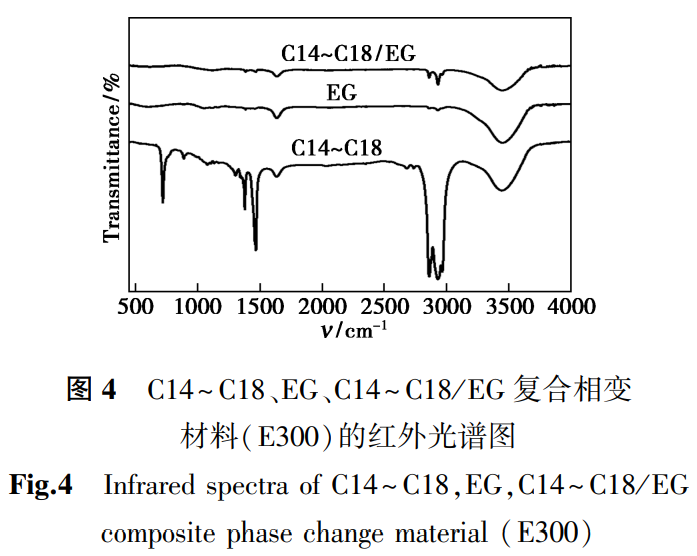

4C14~C18、EG、C14~C18/EG复合相变材料的红外光谱图。其中横纵坐标分别是被测物质的波数(cm-1)和透光性。

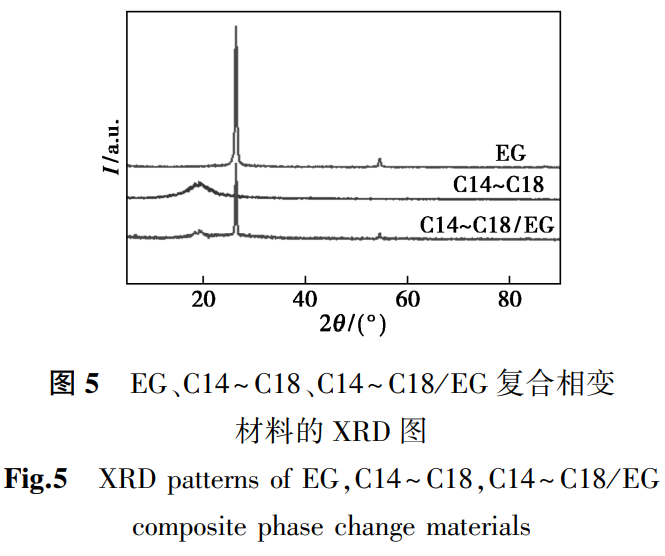

为了研究C14~C18EGCNTs复合之后结构的变化,图5EG、C14~C18以及C14~C18/EG复合相变材料的X射线衍射峰。从图中可以看到,EG26.45°处有一个很强的衍射峰,在54.5°处有一个稍弱的衍射峰,这是膨胀石墨的特征峰。

2.2 热特性与热导率

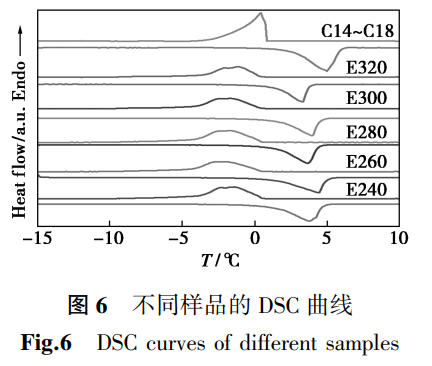

C14~C18/EG复合相变材料的DSC曲线如图6所示。由图中可以看出复合材料的热特性与C14~C18相似,相变温度与堆积密度无关。

2.3 循环稳定性

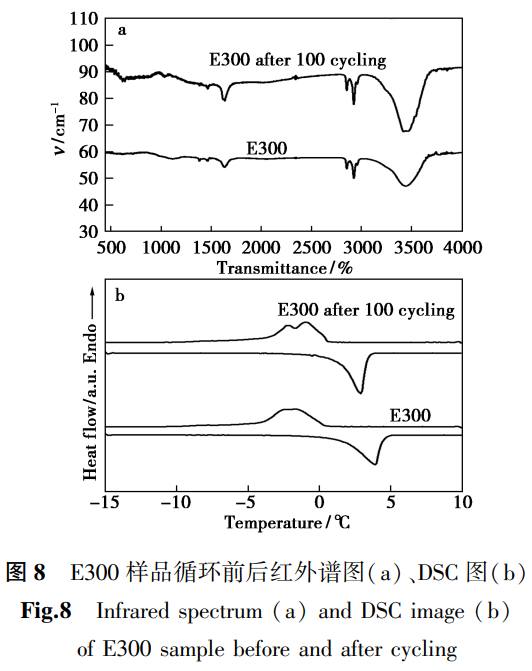

E300样品做了100次加热冷却循环,并对比了循环前后样品的热性质和形貌结构的变化,如图8所示。



3  结论

结构和热性能测试结果表明:C14~C18/EG复合相变材料的熔融焓与膨胀石墨的压缩密度成反比,热导率与膨胀石墨的压缩密度成正比。选取相变焓和热导率均相对较高的E300复合材料进行了循环实验,结果表明,经过100次循环后复合材料的结构与热特性均未发生明显变化,具有良好的循环热稳定性和循环结构稳定性。石蜡基共熔复合PCM在低温储存领域具有良好的应用潜力。




Produced By CMS 网站群内容管理系统 publishdate:2025-11-18 13:59:51
