《化学试剂》2026年第48卷第1期刊载了陕西理工大学化学与环境科学学院的蔡旭鹏，王月荣，蔡依辰，洪先健，郭少波，郭小华，季晓晖*的论文——“构建高催化活性的BiVO4@Ag复合材料”。
<封面故事>
封面图以视觉化方式呈现了“污染源—光催化材料—降解过程”的完整链条。左上方描绘了工业废水中典型的有机与无机污染物；右下方则展示了BiVO₄@Ag复合材料在光照射下激发载流子、产生活性氧物种并降解污染物的动态过程；中央放大的复合材料结构图中，清晰可见均匀分布的Ag纳米颗粒负载于球形BiVO₄表面，突出了材料设计的核心思路——通过界面工程优化光吸收与电荷分离，最终实现高效、绿色的污染物去除。
文章介绍
1 实验部分
1.1 主要仪器与试剂
1.2 材料制备
2 结果与讨论
2.1 4种纳米复合材料的表征
2.1.1 形貌表征

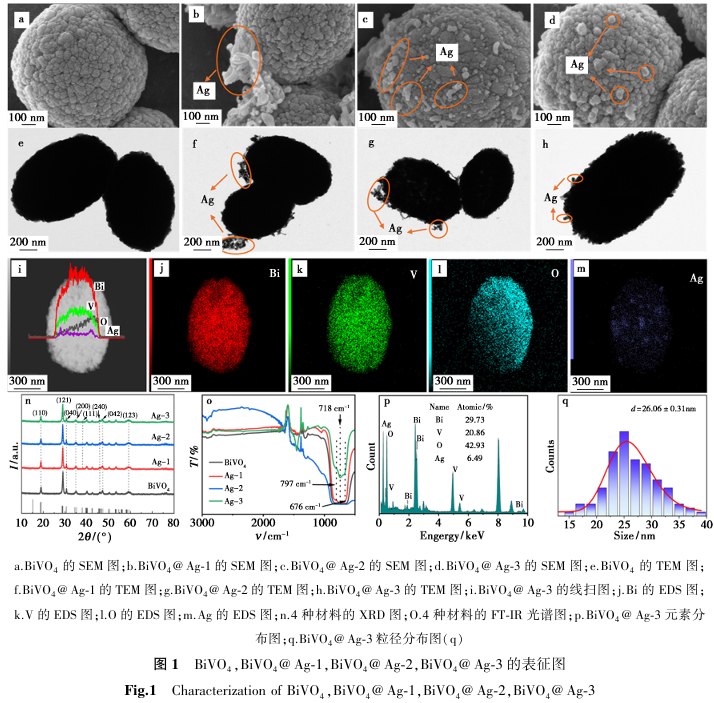

通过SEM观察结果显示，图1a中BiVO₄晶体呈现出球形的外观，其表面并不光滑，是由许多小纳米颗粒组成。图1b~1d中观察到BiVO₄的表面存在着大小不一的团聚体，表明Ag粒子成功负载。
2.1.3 存在的元素及价态

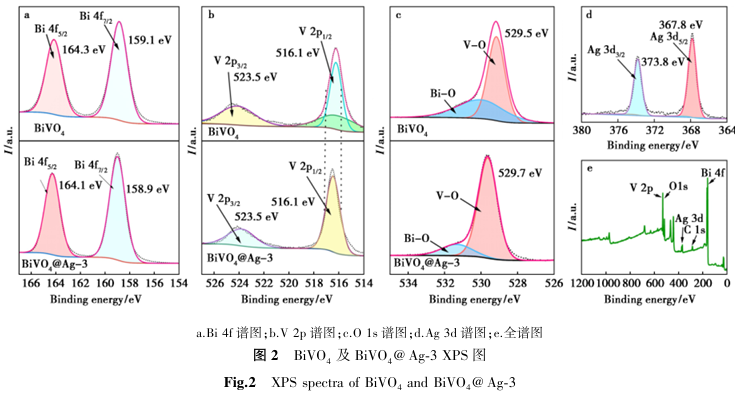

为了确定所制备BiVO₄及BiVO₄@Ag等材料的元素组成和化学状态，X射线光电子能谱（XPS）分析。在Bi 4f高分辨谱图2a，BiVO₄在159.1 eV和164.3 eV处呈现双峰，分别对应Bi³+的4f 7/2和4f 5/2轨道，其3.2 eV的自旋轨道分裂间距与单斜白钨矿BiVO₄的晶体结构特征一致[26]。
2.1.4 性质表征

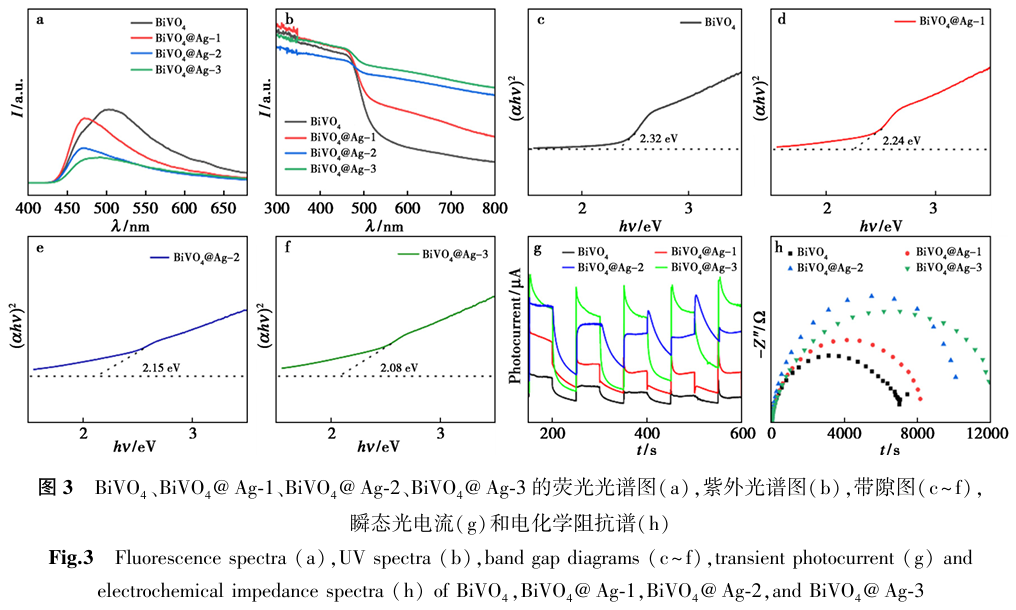

光致发光（PL）光谱分析表明（图3a），BiVO₄@Ag-3，BiVO₄@Ag-2，BiVO₄@Ag-1的PL强度均低于纯BiVO₄，说明Ag的引入有效抑制了光生载流子的复合。其中，BiVO₄@Ag-3的PL强度最低，表明其光生电子-空穴对的传输效率最优，这与Ag纳米颗粒作为电子陷阱促进电荷分离的机制一致。
2.2 光催化性能测试
2.2.1 光催化还原Cr6+

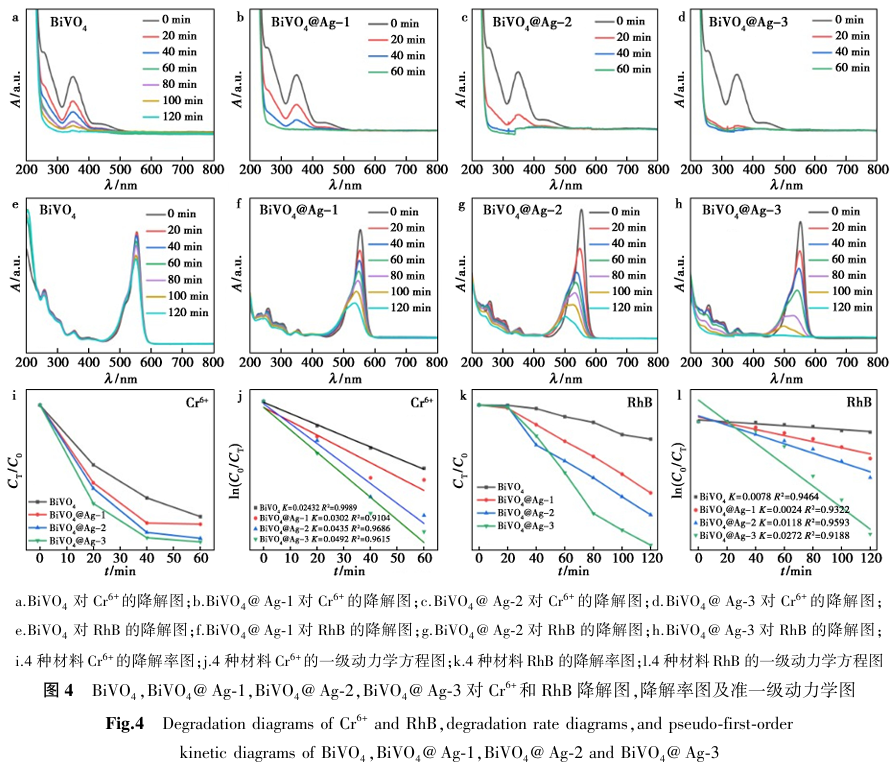

研究了使用不同材料光催化剂剂量：50mg，Cr6+（20 mg/L）进行光催化实验的结果。图4a~4d代表还原Cr6+分光光度计测试结果。
3 结论
3.1 本研究以球形BiVO₄为前体制备纳米复合材料。通过不同负载方式负载Ag NPs，显著提高了纳米复合材料催化性能，且有效解决了Ag NPs的团聚问题。并通过TEM、XPS、XRD等证明3种不同BiVO₄@Ag纳米复合材料的成功制备。
3.2 纳米复合材料催化降解实验结果表明，BiVO₄@Ag的3种复合材料的催化性能优于纯BiVO₄，且小粒径、高分散性的BiVO₄@Ag-3复合材料的催化活性最好，KBr的引入，形成的AgBr减缓了Ag⁺的还原速率，解决了小粒径纳米银的团聚问题。在对Cr6+和罗丹明B（RhB）催化实验中均保持优良活性。
通讯作者介绍
季晓晖教授
陕西理工大学 化学与环境科学学院院长
研究领域：
(1) 化学教学理论与实践；
(2) 天然产物化学及精细有机合成
